Quatro-anel de vedação labial – a melhor atualização de vedação dinâmica

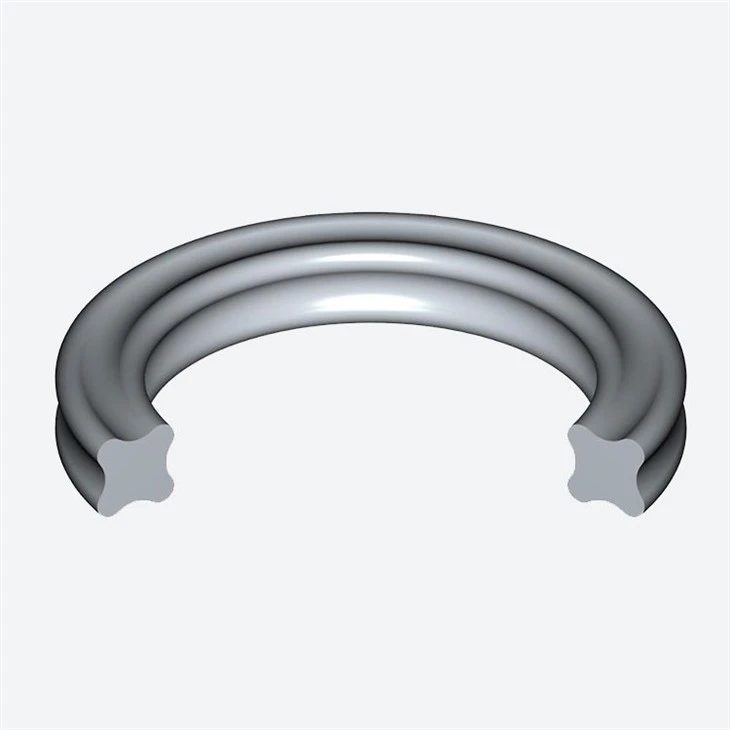

Em cilindros hidráulicos alternativos e juntas rotativas de alta-velocidade, o O-ring circular padrão sofre de uma falha fatal: "Falha em espiral". Sob pressões e fricção alternadas, um anel O- tende a rolar dentro de sua ranhura, torcendo até rasgar estruturalmente. OQuatro-anel de vedação labial(também conhecido universalmente como X-Ring, Quad Ring ou Four{1}}Lobed Seal) foi projetado especificamente para resolver exatamente essa falha mecânica. Ao substituir a seção transversal-circular por uma geometria em "X", a vedação assenta perfeitamente na ranhura, eliminando completamente o rolamento e a torção durante cursos dinâmicos.
Xiamen Best Seal é o principal fabricante de peças moldadas com precisãoQuatro-vedações labiais de borrachapara as indústrias globais de energia fluida e automação. Nossos perfis de quatro{1}}lóbulos fornecem exatamente o que o nome sugere:quatrolábios de vedação independentes. Isso cria duas superfícies de vedação distintas por lado (em comparação com o ponto único de contato de um O-ring). Essa barreira-dupla requer menos compressão para manter uma vedação perfeita, diminuindo drasticamente o atrito de desagregação, reduzindo o desgaste localizado e multiplicando a vida útil operacional do seu equipamento hidráulico e pneumático.
✵ ˚ : · ✬ A vantagem do perfil-X ✬ · : ˚ ✶
A geometria única de umVedação de borracha com quatro{0}} lóbulosmuda fundamentalmente a forma como a tensão e o atrito são distribuídos. Ao atualizar sua haste ou vedações de pistão de O-rings padrão para nosso design de quatro-lábios, você desbloqueia três vantagens mecânicas profundas:
🚫 Torção Zero / Falha Espiral
A pegada-quadrada doQuatro{0}}argola labialsignifica que ele não pode rolar ao longo de seu eixo na ranhura da ferragem. Ele permanece estaticamente assentado mesmo sob movimentos alternativos rápidos do pistão, evitando rupturas catastróficas em espiral.
📉 Fricção de ruptura reduzida
Como utiliza múltiplos lábios de vedação, é necessário menos aperto radial (compressão) para estabelecer um bloqueio positivo. Menos compressão equivale a significativamente menos fricção, o que significa que seus atuadores pneumáticos se movem de maneira mais suave e rápida.
🛢️ Reservatório de micro-lubrificação
O vale/ranhura situado diretamente entre os lábios internos e externos retém e retém naturalmente o óleo hidráulico ou a graxa de montagem. Esse anel de lubrificação constante evita partidas a seco-e prolonga muito a vida útil da vedação.
Seleção de Elastômeros Industriais
As vedações dinâmicas suportam intenso calor de fricção e exposição direta a fluidos hidráulicos agressivos. Selecionar o composto polimérico exato é fundamental.Quatro-vedações labiaispode ser moldado em todos os elastômeros padrão para atender exatamente às suas necessidades de compatibilidade de fluidos:
| Tipo de elastômero | Compatibilidade de fluidos e tolerância térmica |
|---|---|
| NBR (borracha nitrílica) | O padrão global para hidráulica e pneumática padrão. Excelente resistência a óleos-à base de petróleo, óleos minerais e graxas. Faixa de temperatura: -30 graus a +100 graus. Altamente econômico para automação em massa. |
| FKM (Fluoroelastômero / Viton®) | A melhor defesa contra-altas temperaturas e produtos químicos. Suporta lubrificantes sintéticos para aviação, ácidos fortes e opera continuamente em temperaturas de até +200 graus. Essencial para motores dinâmicos-de alta velocidade. |
| Poliuretano (PU / AU / UE) | O pico absoluto de resistência à abrasão e ao rasgo. As vedações de PU com quatro{1}}lábios são utilizadas em equipamentos pesados-de movimentação de terras e cilindros de alta-pressão onde cargas de choque extremas e poeira abrasiva estão presentes. |
| EPDM | Utilizado especificamente na vedação contra fluidos de freio (não{0}}petróleo), fluidos de aviação Skydrol® e vapor superaquecido.Nota: Não compatível com óleos minerais. |
✵ ˚ : · ✬ FERRAMENTAS DE PRECISÃO: A LINHA DE PARTIÇÃO ✬ · : ˚ ✶
O defeito mais comum em vedações genéricas mal fabricadas é uma "linha de separação" pesada (rebarba do molde) bem ao longo do lábio de vedação. Qualquer rebarba de borracha aqui se torna instantaneamente um caminho de vazamento sob pressão.
- Linhas Flash Ocultas:Nossos moldes de injeção e compressão são projetados para que a linha de separação fique profundamente dentro do vale (entre os lóbulos), NÃO nos lábios de vedação externos ativos.
- Verificação óptica:Utilizamos inspeção óptica automatizada avançada (AOI) para garantir que os pontos de contato dinâmicos críticos de cadaVedação de borracha de seção-Xsão 100% perfeitamente arredondados e perfeitos.
Compatibilidade "Drop In" da série AS568
Nenhum redesenho de hardware é necessário. NossoQuatro-vedações labiaissão completamente intercambiáveis dimensionalmente com a série padrão AS568 O-Ring. Você pode atualizar instantaneamente suas ranhuras de pistão e haste trocando diretamente seus anéis circulares antigos por nossos componentes de perfil-X recém-moldados.
Potência fluida e aplicações dinâmicas
Cilindros Hidráulicos
Atuando como vedações primárias ou secundárias em hastes e pistões alternativos em escavadeiras, empilhadeiras e máquinas de moldagem por injeção.
Atuadores Pneumáticos
O baixo atrito de desagregação do design de quatro{0}}lábios o torna a escolha absolutamente superior para cilindros pneumáticos robóticos leves e de alta-velocidade.
Articulações de eixo rotativo
Muito usado em equipamentos de rotação lenta-a{1}}média (como colunas de direção e articulações fluidas), onde as vedações de lábio padrão são muito volumosas.
Ferramentas personalizadas e vulcanização
★┊ Capacidades de produção em massa OEM
Encontrar tamanhos padrão de alta-qualidade é fácil, mas projetar geometrias espessas ou ultra{1}}miniaturas requer profundo conhecimento. A Xiamen Best Seal é especializada em prototipagem rápida e moldagem de alta{3}cavidade para marcas globais de automação.
- ◌ Enorme inventário de moldes existentes:Já possuímos ferramentas para centenas de tamanhos AS568 Quad padrão métricos e imperiais. Sem taxas de configuração se a ferramenta existir!
- ◌ Composição personalizada rápida:Precisa de HNBR de temperatura extremamente baixa-ou FKM anti{1}}de descompressão explosiva? Nosso-laboratório interno mistura lotes de borracha personalizados estritamente de acordo com os parâmetros da sua folha de dados.
- ◌ Rebarbação Criogênica:Utilizando sistemas de nitrogênio líquido para congelar e quebrar instantaneamente qualquer rebarba microscópica de borracha sem tocar nos lábios de vedação críticos.
Logística global e embalagens de precisão
📦 Embalagem anti-deformação
A delicada geometria de umVedação de borracha de seção-Xpodem ficar permanentemente arruinados se forem esmagados por paletes pesadas durante semanas de trânsito marítimo. Empregamos padrões rigorosos de embalagem anti{1}}deformação:
- Sacos carregados com vácuo/nitrogênio:As vedações de seção-transversal-de grande diâmetro e fina são embaladas em sacos-com amortecimento de ar para evitar compressão.
- Envolvimento de tubo rígido / núcleo de papelão:Anéis extragrandes são colocados completamente planos dentro de cilindros rígidos para garantir que permaneçam perfeitamente 100% redondos na entrega em sua linha de montagem.
- VCI (inibidor de corrosão volátil):Kits de reparo de O-rings e conjuntos de reposição contendo componentes metálicos são selados com VCI para evitar ferrugem.
Certificações de Fabricação Industrial
⚙️ Rastreabilidade de qualidade da indústria pesada principal:
- Sistema de Qualidade ISO 9001:2015- Responsabilidade total de fabricação, rastreamento de matéria-prima e relatórios padronizados de SPC (Controle Estatístico de Processo).
- Conformidade com REACH- Garantido como livre das SVHC (Substâncias de Alta Preocupação) mais recentes, garantindo uma liberação de importação europeia perfeita.
- Diretiva RoHS 2.0- Uso zero de chumbo, mercúrio ou metais pesados restritos em nosso processo de composição.
- Padrões de materiais ASTM D2000- Cada lote de NBR, FKM e PU é rigorosamente testado quanto à resistência à tração, alongamento e conjunto de compressão de acordo com protocolos automotivos/industriais ASTM precisos.
-
Perguntas frequentes sobre vedação mecânica
❓ As vedações de quatro{0}}lábios exigem anéis-de reserva em alta pressão?
Sim. Embora o perfil X- resista estruturalmente à extrusão muito melhor do que um O-ring padrão, se o seu sistema exceder 1.500 PSI (10 MPa) ou tiver grandes lacunas de folga de hardware, um anel traseiro-de PTFE ou elastômero contornado é altamente recomendado para evitar que o calcanhar de borracha entre na lacuna de extrusão.
❓ Eles vedam em ambas as direções (bi-direcional)?
Absolutamente. O contorno simétrico de quatro{1}}lóbulos atua como uma excepcional vedação bi-direcional de dupla{3}}ação, tornando-o o substituto perfeito-de peça única para conjuntos complexos de vedação de pistão de duas-peças.
Tag: Quatro-Lip Seal X-Ring, China Quatro-Lip Seal X-Fornecedores, fabricantes, fábrica
